迈克特MWZ系列高压微型液压站
A、用于间歇式工作制S3
B、可根据使用要求配置,功能多样
C、电机、泵和油箱一体,结构紧凑,经济实用
D、仅需接电与接管即可使用
E、底部四角有安装螺纹孔

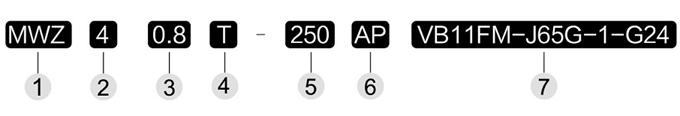

迈克特MWZ系列高压微型液压站型号说明:
1.迈克特MWZ系列高压微型液压站;
2.电机级数:4-4P1450r/min(50HZ),2-2P: 2800r/min(50HZ);
3.流量(L/min):0.6、0.8、1.1、14、1.7、2.2、2.5、3.6、4.3;
4.附件:
型号 | 无 | Yo | Yc | T |
说明 | 液位液温计 | 液位继电器常闭 | 液位继电器常开 | 温度继电器 |
5.压力范围:
0-70bar-------------70
0-140bar----------140
0-210bar----------210
0-250bar----------250
0-315bar----------315
6.单油路连接块:
类型 | A | AP | AL | B |
配罝 | 带溢流阀 | 带比例溢流阀 | 带控制蓄能器敢止阀 | 带溢流阀 |
油口(P、R) | G1/4、G3/8 | G1/4 | G1/4, G3/8 | G1/4 |
7.控制阀组:根据使用要求跟迈克特技术部联系
规格 | B | C | D | H | T | S | Ml | M2 | L |
0. 6-2. 5a | 170 | 185 | 85 | 323 | 70 | 85 | M6 | M6 | 10 |
2. 5b-4.3 | 235 | 250 | 118 | 400 | 98 | 112 | M8 | M8 | 12 |

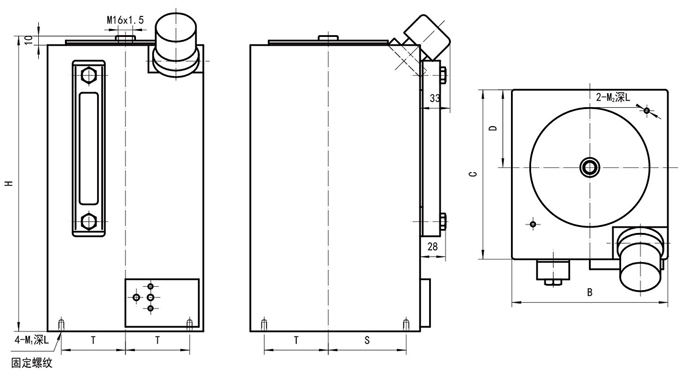

迈克特MWZ系列高压微型液压站外形
迈克特MWZ系列高压微型液压站安装与调试
1.驱动为380V三相电机(其他电压可特殊订货),电气为集成接线板接出,安装时可直接连接, 检查转向只能通过检查出口流量,如果出口无流量则转向不对,可在接线柱上调整两根线即可;
2.使用介质为ISOVG32、46、68矿物油;
3.使用时环境温度为-40℃-70℃,油温为-15℃~70℃;
4.注油及使用时注意液位,一定要在标记范围内。
