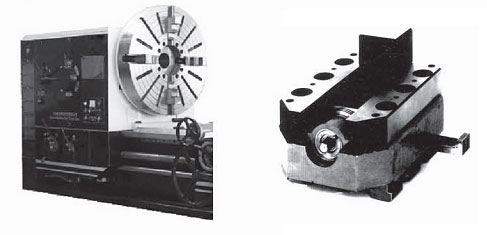

机械增力丝杠是一种快速夹紧单元,适用于重型卧式车床、数控重型卧式车床、轧辊机床、数控轧辊机床、车削中心、车铣中心等车床系列,立式镗床、磨床及特殊机械上的平面、表面卡盘夹紧,增力卡爪。
机械增力丝杠特点:
大夹力,小扭矩,可靠性高刚性好,易于操作,无需维护。

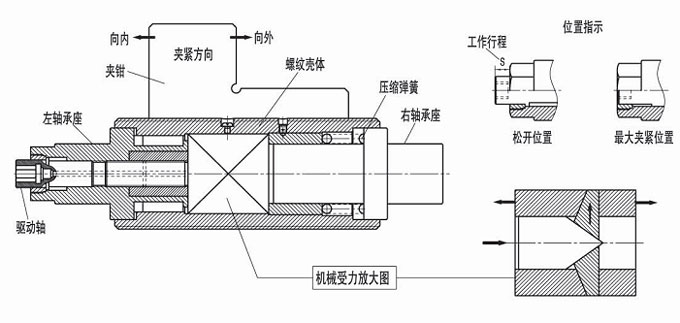

机械增力丝杠加紧原理:

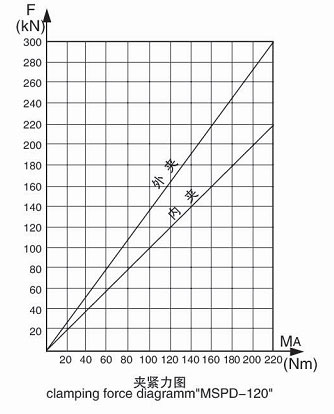

外部夹持(正向卡紧):用力矩扳手顺时针方向转动外六角螺母SW1,预先校准并施加预夹力。顺时针转动内六角螺母SW2,驱动主轴并产生和起始力矩成比例的夹紧力,当力矩扳手达到预设的扭矩时,就能实现预定的夹紧力。 夹紧行程有标识,夹紧过程中可能需要反复调整SW2和SW1直到实现预设的夹紧力。
注:严禁超出最大的启动力矩,以免造成损坏!
内部夹持(反向卡紧):用扳手逆时针方向转动外部六角SW1,卡爪接近工件, 预先校准并施加预夹力,此时系统自动转换为内部夹持状态。在这个转换中增力丝杠的外及卡爪维持预夹状态,并转由反向的轴向移动控制,操作过程中SW1和SW2的操作方向始终保持一致。
机械增力丝杠的卸载:
卸载的顺序和夹紧操作相反。逆时针方向轻轻旋转SW2直到最后停止,驱动轴后退夹紧系统松开。弹簧将丝杠外腔和卡爪退回,力放大机构回到初始状态。

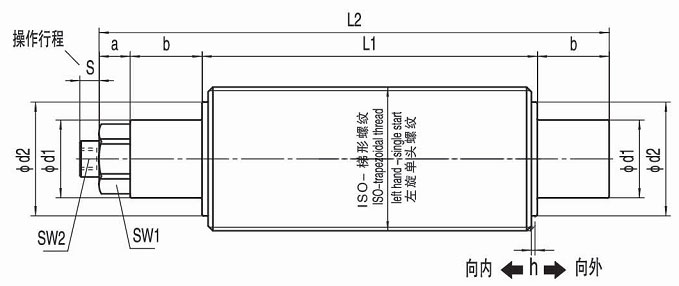

机械增力丝杠参数
MSP/MSPD | 型号 | 65 | 80 | 100 | 120 | 160 | 200 |
ISO-梯形螺纹 | 左旋 | Tr64x4 | Tr80x5 | Tr100x6 | Tr120x6 | TR160x8 | Tr200x10 |
最大夹紧力 [KN] |
外夹 | 150 | 200 | 250 | 300 | 400 | 500 |
内夹 | 100 | 140 | 180 | 220 | 300 | 400 | |
最大扭矩 | Nm | 80 | 100 | 130 | 160 | 160 | 160 |
最大静载 | KN | 250 | 300 | 400 | 600 | 800 | 1100 |
形成"h" | mm | 2.5 | 3 | 3 | 3 | 3 | 3 |
操作行程"s" | mm | 15 | 17 | 17 | 17 | 25 | 27 |
端头六方 [mm] |
外部六方SW1 | 41 | 46 | 50 | 55 | 65 | 85 |
内部六方SW2 | 12 | 14 | 14 | 17 | 17 | 17 | |
a | mm | 20 | 20 | 25 | 25 | 30 | 40 |
b | mm | 35 | 40 | 50 | 60 | 70 | 80 |
φd1 f7 | mm | 45/40 | 50 | 60 | 65 | 80 | 100 |
φd2 | mm | 55/52 | 68 | 85 | 95 | 130 | 160 |
MSPD-L1 min. | mm | 170 | 230 | 250 | 280 | 330 | 360 |
MSPD-L2 min. | mm | 260 | 330 | 375 | 425 | 500 | 565 |
MSP-L1 min. | mm | 150 | 210 | 220 | 250 | 290 | 320 |
MSP-L2 min. | mm | 240 | 310 | 345 | 395 | 460 | 520 |
机械增力丝杠特种螺纹可定制,长度尺寸满足DIN ISO2768mH
订购实例:MSPD100-TR00X6h-L1=300
