山东迈克特液压凭借多年的技术经验专业生产各种非标螺旋摆动油缸的替代产品开发,了解螺旋摆动油缸、螺旋摆动油缸的生产定制、加工敬请垂询,竭诚欢迎冶金行业,重型机械、工矿企业,轻工机械科研单位选用!

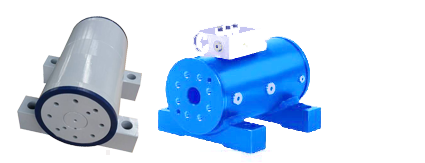

MLB-L系列螺旋摆动油缸是利用大螺旋升角的螺旋实现旋转运动的特殊油缸,其原理是从两油口输入的压力作用在传动轴上,产生一个旋转运动,在其间,活塞的直线运动经过缸体活塞和传动轴之间的多重螺旋齿的紧密龊合,转化成旋转运动。
该型油缸体积小,重量轻,结构紧凑,摆动角度大(1500度以内可任意选择),与叶片式液压马达相比,他的输出扭矩大,容积效率高(特别是摆动范围可以大于360度),特殊情况下完全可以取代小角度液压马达,因此对于低速大角度的摆动机构而言,是一种十分理想的选择。
本公司生产出厂的螺旋摆动油缸具有高度的可靠性(大角度摆动时,误差仅为+0.5度),一经使用,几乎无需维修。
MLB-L系列螺旋摆动油缸连接方式:法兰输出,支脚安装、前法兰安装、后法兰安装。
MLB-L系列螺旋摆动油缸技术数据:
型号 | 最大扭矩(Nm) | 最大压力(bar) | 最大径向载荷(N) | 最大轴向载荷(N) |
MLB-L-60-180 | 340 | 210 | 13500 | 13500 |
MLB-L-60-360 | 340 | 210 | 13500 | 13500 |
MLB-L-63-180 | 720 | 210 | 20000 | 18000 |
MLB-L-63-360 | 720 | 210 | 20000 | 18000 |
MLB-L-80-180 | 1300 | 210 | 36000 | 36000 |
MLB-L-80-360 | 1300 | 210 | 36000 | 36000 |
MLB-L-100-180 | 3100 | 210 | 68000 | 68000 |
MLB-L-100-360 | 3100 | 210 | 68000 | 68000 |
更详细的技术资料请向我司索取!
山东迈克特主要生产销售螺旋摆动油缸、齿轮齿条摆动油缸、碟簧夹具夹紧油缸、机械夹紧丝杠、高压微型液压系统、重型液压缸以及各类型液压系统的设计与定做。
